Brodec

Malta. Collection of crossbows.
ukradnute z fb, viac zatial neviem, ale asi to bude v meste Valletta

https://m.facebook.com/tbiliter/albums/ ... 507287660/ kuse v drazdanskej zbrojnici.

Pekné fotky z tej Malty. Niečo som už videl, ale tie detaily sú fajn. Jedného dňa by som chcel takú tiež .

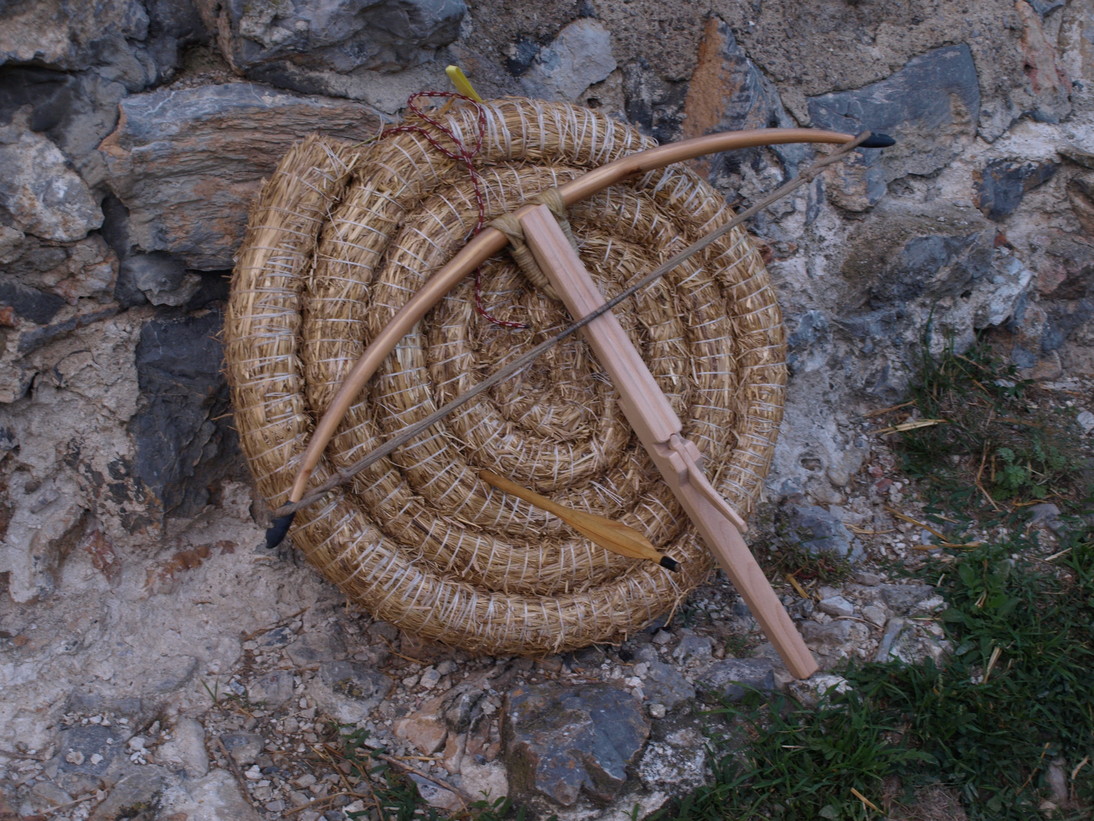

Predošlý víkend bol na hrade Beckov turnaj v lukostreľbe (sobota) a ukážky pre verejnosť (nedeľa). Bol som pozvaný robiť niečo ohľadom lukov. Nakoniec sme sa s organizátorom dohodli na výrobe jednoduchej kuše podľa Charvines. Mal som doma pár starých menších lukov, ktoré sa na tento model hodili. Vybral som jedno slabšie, asi 75lb. Potom som naň dal ešte backing zo surovky a rohové špice, čím sa mierne skrátil. Neviem koľko to malo vo finále, typoval by som okolo 80lb, možno viac. Na akcií som robil tetivu a pažbu. Potom som to ešte kompletoval. Stihol som to za jeden deň, ale musel som sa ponáhľať. Nie je to super práca, ale aj tak myslím, že to vyšlo celkom dobre.
Okrem toho sme na akcií skúšali priebojnosť rôznych typov šípov z luku a kuše na mäse, mäse s prešívkou a replikou krúžovej zbroje a plechoch rôznej hrúbky. Bolo to pre ľudí, takže žiaden seriózny experiment, no pre nás zábava a bolo to zaujímavé. Hlavne to, ako dobre odoláva dobre spravená krúžova zbroj s prešivkou a ako zle fungujú tie nastrihnuté hroty z Rokštajnu (mal som dva na šipkach do kuše a oba sa od prešivky odrazili ). Tiež, že obyčajný plech hrúbky 1.25mm už dosť dobre odoláva proti lukom 100-130lb a mojej 250lb kuše.
Potom sa testovali zápalné šípy na rôznych podkladoch. Fotky odo mňa z akcie môžete vidieť tu:

https://photos.google.com/share/AF1QipP ... ZrSkZDUzVn

dav1dMldc napsal: ↑

01 Říj 2019, 19:35

Hlavne to, ako dobre odoláva dobre spravená krúžova zbroj s prešivkou a ako zle fungujú tie nastrihnuté hroty z Rokštajnu (mal som dva na šipkach do kuše a oba sa od prešivky odrazili ). Tiež, že obyčajný plech hrúbky 1.25mm už dosť dobre odoláva proti lukom 100-130lb a mojej 250lb kuše.
https://photos.google.com/share/AF1QipP ... ZrSkZDUzVn

Zajímavé co píšeš o tom prorážení .... většinou je na prošívku a kroužkovku úspěšnost opačná.
Galerii jsem ještě neviděl, musím se podívat doma.

Na Medlánkách jsme probíjeli lukama 100-110 ten Pájův kyrys z moderní oceli o tloušťce 1,5mm a bylo to vcelku vpoho.

Taky mě to vcelku překvapilo. 1.25mm plech by měl luk 110-120# prorvat až za tulej. Ale pokud se dobře dívám tak plech byl opřený pouze po obvodu ? Ono se to nezdá ale pokud si takový nástřel natočíš na slow motion a plech je pouze rovný tak toho sakra hodně vypruží což tomu šípu dost ubere. V okamžiku kdy je plech pekně podložený nebo má nějaký tvar/žebro které zabrání tomu prohnutí najednou je ten nastrel nekde jinde. Ale to bude součástí testů

Prešívka vyzerala byť z hodne pevného plátna a kružovka hodne dobre urobená. Ako prešlo to, ale čakal by som viac. Moja 75g kušovka prešla asi iba 3cm do mäsa. Chcel som to ešte poriadne otestovať, ale nebol čas. Hlavne tie pásy pletiva boli úzke a zle sa to triafalo...
Ten Pajov kyrys bol z 1.5mm plechu? Ale i tak, strieľali sme do toho a maximálne šípy prešli po koniec tulajky alebo ani to nie. Na Beckove to prechádzalo do tej 1.25 podobne. Plech bol opretý po obvode, neriešil som to, keďže to bola iba ukážka pre verejnosť. Lasky sa sťažoval, tak ho potom dali na slamenú terčovnicu (viď foto) ale výsledok bol rovnaký. Pochybujem, že keby je to upevnené presne ako brnenie na človeku s prešívkou by výsledok bol citeľne odlišný.
pozn. Posledný plech bol hrubý 2mm a diera v ňom je od hákovnice kal. 22mm. Šípy urobili iba malú dierku a odrazili sa.

Super fotky a pěkný výsledek testu zápalných šípů
Jaké jsou vlastně rozměry té 250lb kuše? Je to jen subjektivní, ale na polní zbraň vypadá docela velká...
Vypadá ale luxusně a střílí taky hodně dobře

Vďaka . Mne sa tá kuša veľká nezdá. Mohla by byť kľudne trochu väčšia. Luk má 115cm celkovú dĺžku a pažba asi 85cm (+strmeň). Luk z Berkhamstead castle má 123cm, luk na kuši z Glasgowa cca 115cm a podľa toho, čo som meral a porovnaval s výškou postavy na dobových vyobrazeniach okolo 13. st. tie luky vyzerali byť dlhé podobne. Povedal by som, že všeobecne skracovať sa začali až v 15. st., ale ťažko povedať. Z krátkeho luku nedostaneš moc veľkú silu a ani dlhý náťah = nízka efektivita.
Naopak tá replika Charavines kuše, čo som tam robil mi príde ako hračka. A to je ešte trochu väčšia ako originál. Pažba má 60cm a luk ntn asi 83cm (celkovo cez 90cm). Luk má v strede 28x25mm a je z ľahšieho tisu.

http://balistarium.com/blog/?tag=crossb ... GADgl006mc kuše.

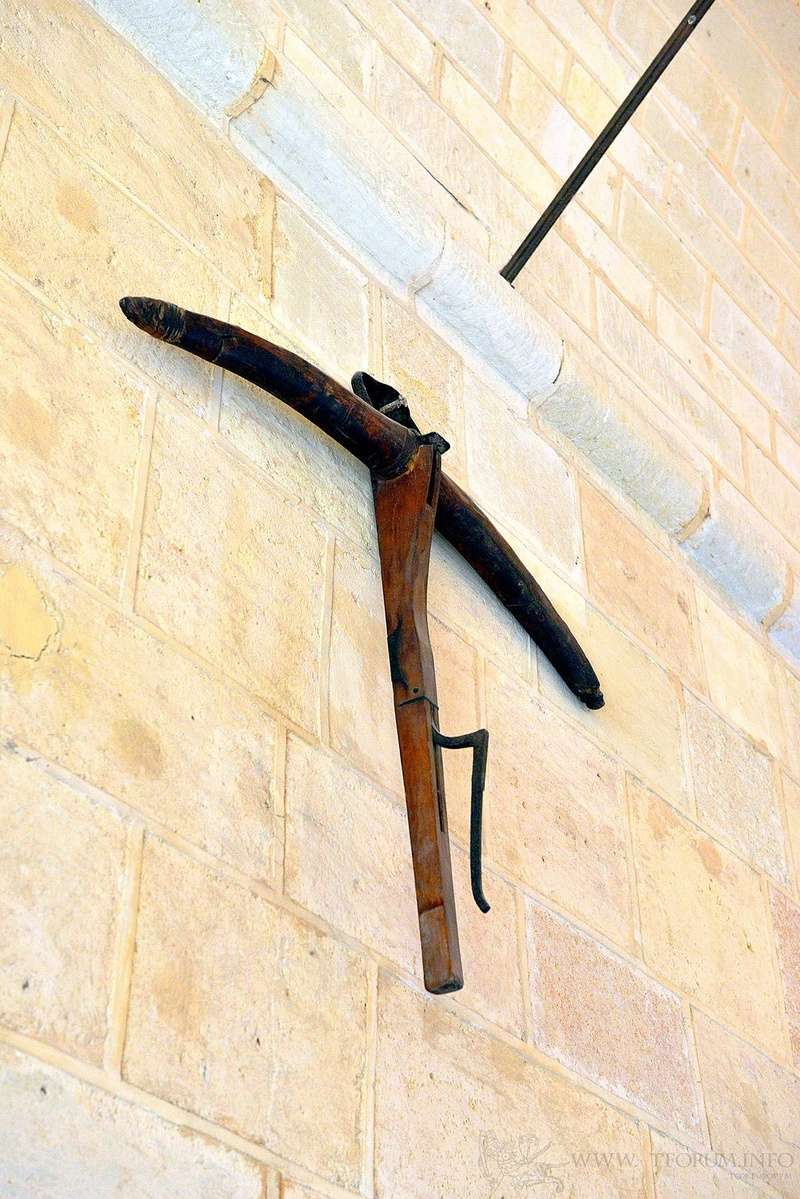

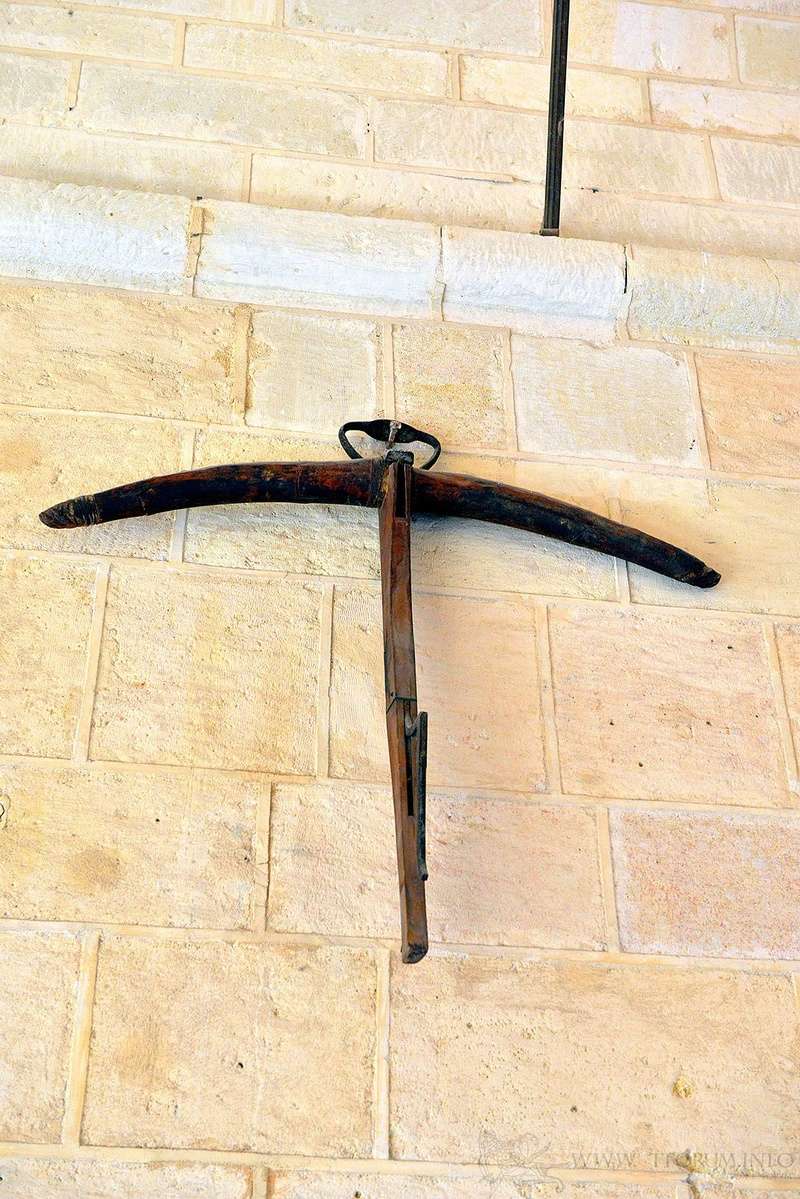

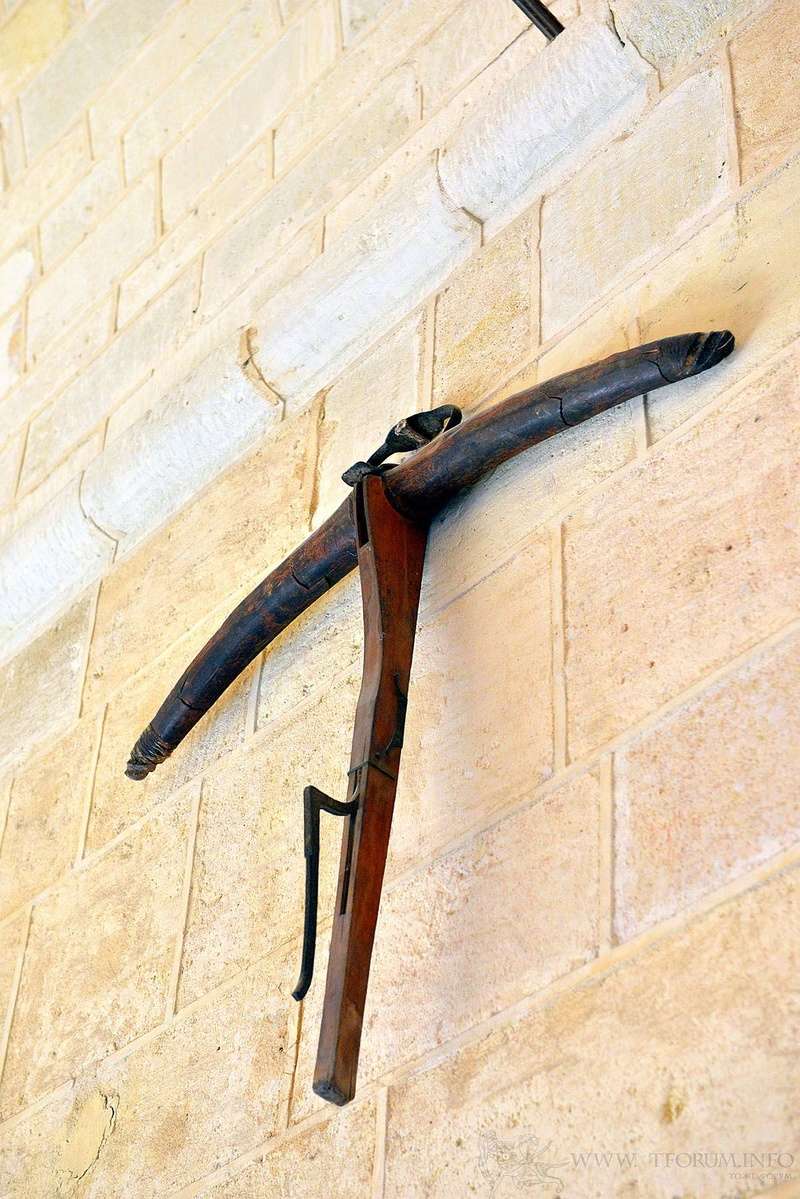

Jeden zaujímavý exemplár, na ktorý som narazil nedávno. Kuša z Alcazar de Segovia zo Španielska. Opäť je fascinujúci ten hrubý drevený luk, pravdepodobne potiahnutý tenkou vrstvou šliach ako u luku na kuši z Granady, s ktorým je mimo iné veľmi podobný.
Rozmery neviem. Keby má niekto ďalšie info alebo fotky, bol bych určite rád.

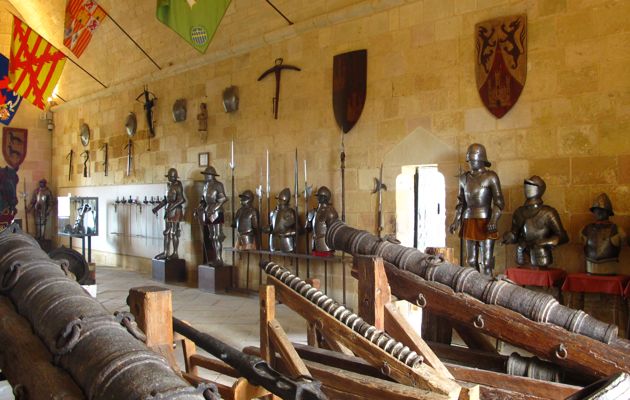

Takéto kuše sa objavujú i v dobových maľbách z južnej Európy, napr. na obraze "Battle of San romano", Florencia, cca 1430, detail tu: Zámok má prístupnú i online prehliadku tak môžete pochodiť:
https://www.alcazardesegovia.com/wp-con ... R2019.html

1100-1200 Lillöhus Crossbow, original

vraj tis na luku

Výborné! Neboli tam ešte nejaké fotky luku alebo rozmery? Tis na luku je patrný, pažba by som povedal, že je aj nejaký ihličnan ako smrek, ale je to hodne zožrané. Inak to je tá kolíkovka so Scane a pokiaľ si pamätám bola datovaná do 1. polovice 16.st .

Tento víkend som bol v Berlíne v Deutches Historisches Muzeum na výstave Die Armbrust: Schrecken und Schönheit. Na výstave boli k vzhliadnutiu kuše od začiatku 15.st až po cca 1990 prevažne zo strednej Európy, no objavila sa tam i kuša z Afriky a Vietnamu. Na výstave boli aj pridružené veci ako hroty, pár šipek, pavézy a pod. Fotiť sa tam nemohlo, takže z výstavy mám 0 fotiek... , ale zato existuje rovnomenná kniha, kde sú tieto exempláre a i iné pomerne dobre a podrobne popísané. Každému záujemcovi o stredoveké kuše odporúčam:
https://www.amazon.de/Die-Armbrust-Schr ... 3777433764

Keďže som výstavu navštívil aj osobne viem, že kniha obsahuje nejaké nepresnosti inak je veľmi dobrá (aspoň čo som zatiaľ pozeral a čítal).

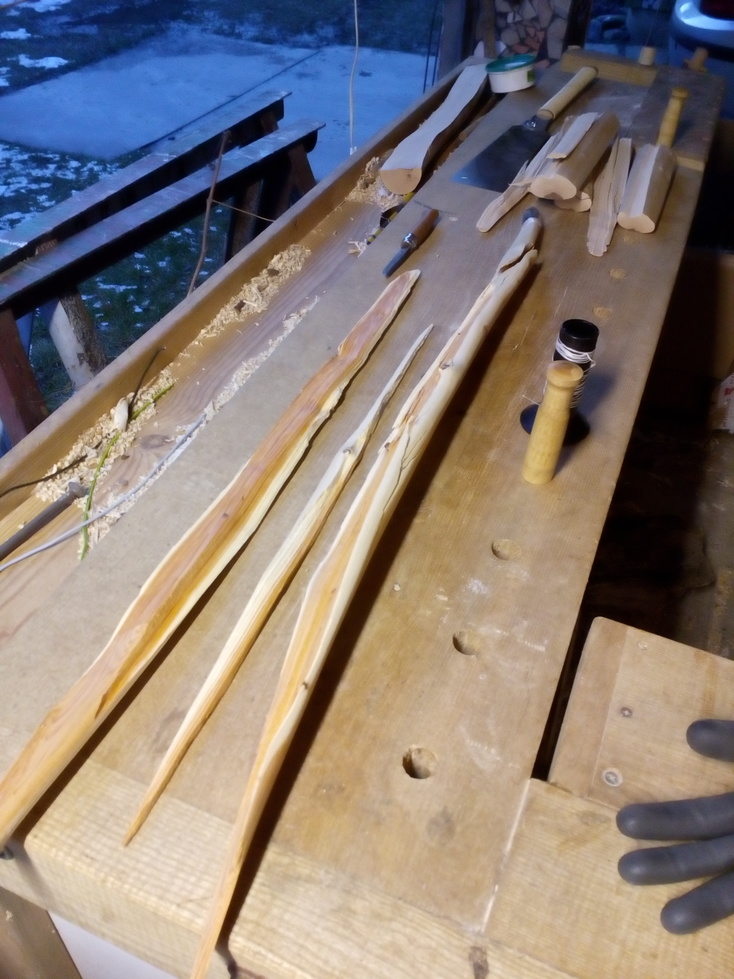

Dva týždne dozadu som si spravil trochu voľna a venoval som sa lukom na kuše. Veľká úspešnosť nebola Na fotke explodovaný tisový luk a za ním rozrezaný luk z drieňa. Drieň mi praskol lebo cca 3mm pod kôrou v danom mieste bol zárast a nebolo to vôbec vidieť . Už som ho mal vytilerovaný na brace, bol by to impozantný luk.... Tis nevydržal pokles teploty, ktorý sa v ten deň ku večeru odohral. Chcel som ho silou mocou dorobiť... moja blbosť. Už bol prakticky vytilerovaný na full, odhadom cez 350lb. Zlomenie bola neuveriteľná rana, keby sa niekomu zlomí pri streľbe na kuši by mal doživotnú traumu . Ale už pomaly na to prichádzam a hlavne na limity dreva.

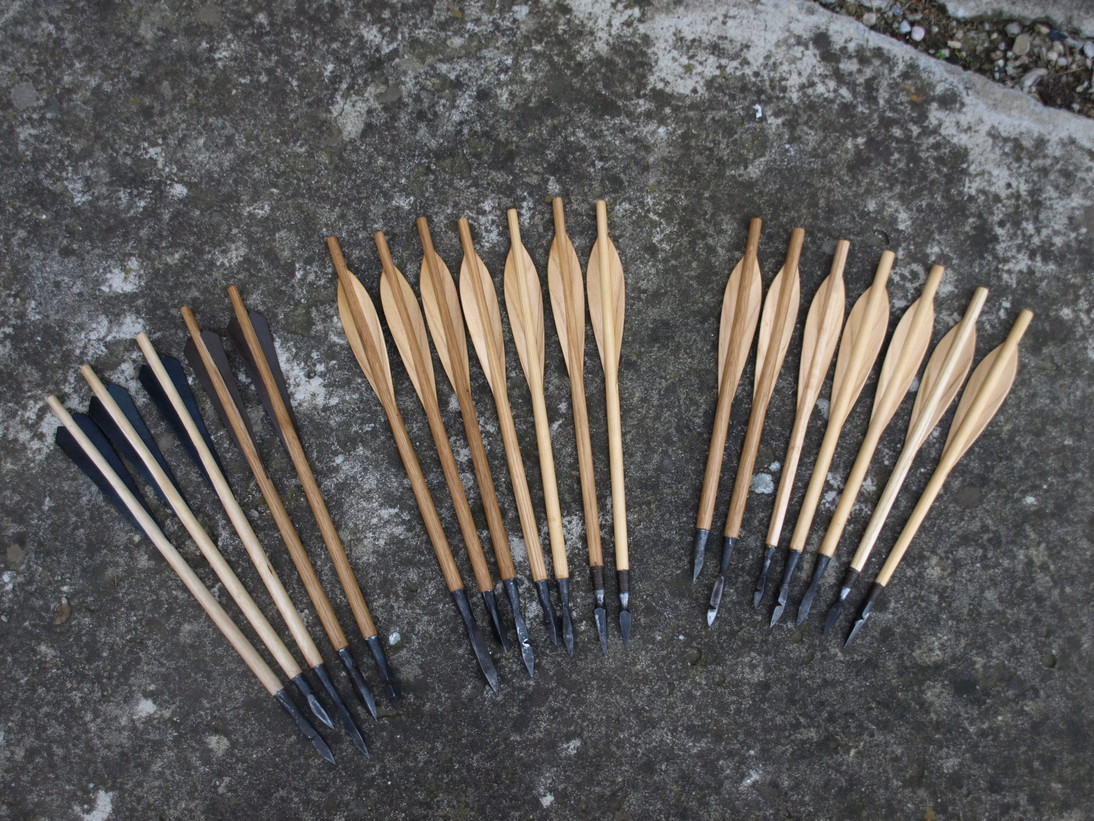

Ešte jeden update. Šipky do kuše, ktoré som pôvodne robil na experiment na Rokštejn. Rôzne drevo (smrek, dub, hrab, jaseň), letky drevo / surová koža, hroty rôznej váhy a tvarov, tulajové aj trňové, dodal Lasky.

https://photos.google.com/share/AF1QipO ... NlclRlVzR3

http://www.digitalniknihovna.cz/mzk/vie ... 5056825209 troska na zabavenie. ak by niekto chcel vystrihovat pocas dlhych jarnych dni pocas izolacie . Kuffnerovo husitské vojsko
8 archů, 85 figurek k vystřihování v barevné reprodukci dle návrhů malíře B. Kutiny rok 1918

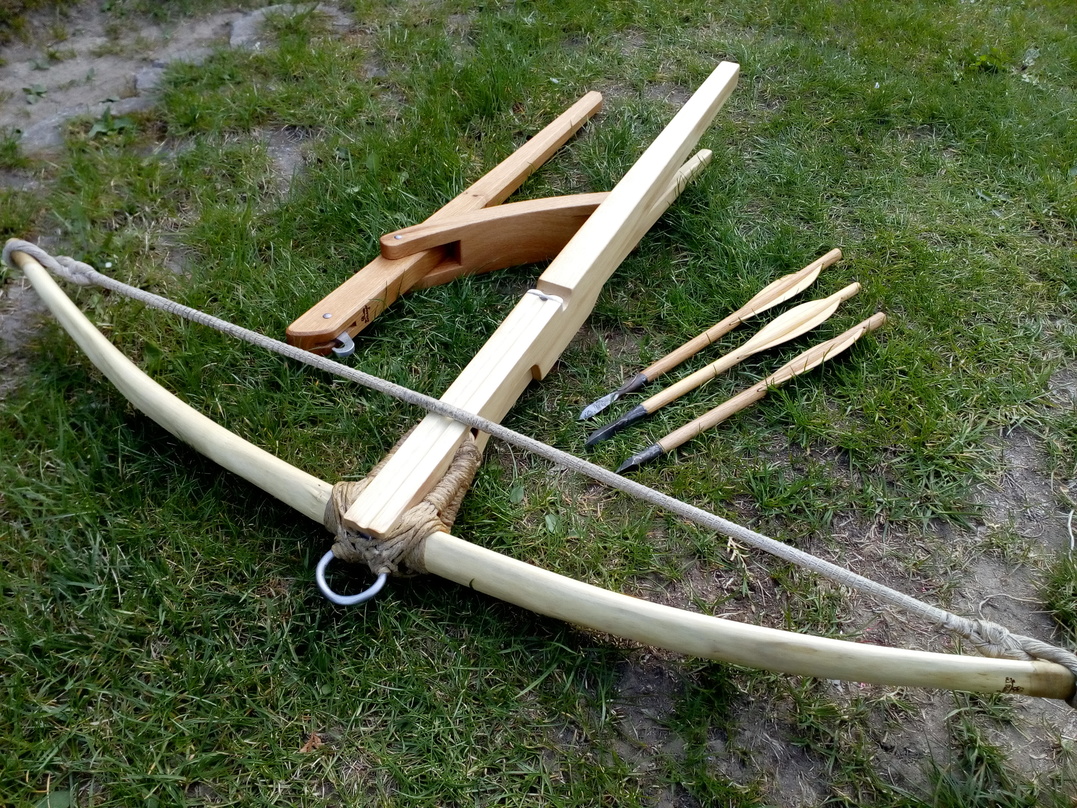

Nová kuša z mojej dielne. Ide o rekonštrukciu kuše západoeurópskeho štýlu z obdobia cca 15. storočia, i keď tento charakteristický tvar pažby sa používal v takmer nezmenenej podobe už skôr a až do 18. st. Kuša je inšpirovaná nálezom detskej kuše datovanej do 14-15.st. Takéto jednoduché kolíkové kuše naťahované drevenou tlačnou pákou sa používali okolo 1500 na terčovú streľbu, no mohli byť využívané i na vojenské účely, o čom svedčí i nález podobnej kuše zo Scane (tá o pár príspevkov vyššie).

Na tejto kuši som chcel otestovať pár vecí, predovšetkým celodrevené lučište z drieňa a použitie tlačnej drevenej páky spolu s kolíkovým zámkom. Taktiež tento tvar pažby. Na to, že ide o "jednoduchú" kolíkovú kušu mi výroba trvala dosť dlho, spolu asi týždeň práce. Keď to chce človek spraviť pekne a presne to trvá, hlavne to celé vyladiť. Tiež to nie je najjednoduchší model kolíkovej kuše.

Parametre: luk celkovo 1m dlhý z tenkého kmeňa drieňa, nie najlepšej kvality. V strede cca 52x27mm a pri náťahu 26cm od brucha má 260lb (brace cca 9-10cm). Testoval som ho na náťah 29cm, no 26cm mi prišlo rozumné z hladiska bezpečnosti a životnosti. Ono sa to nezdá, ale pri týchto rozmeroch je ten luk fakt hrubý. Oproti luku čo mám na predošlej kuší je kratší a má i kratší náťah, preto je výrazne tuhší.
Pažba, spúšťová páka aj kolíček sú hrab. Nechal som ho prírodnej farby. Je to trochu fádne, ale nechcel som až sa bije s bielym drieňovým lukom. Pažba má 80cm dĺžku. Kolíček je spravený tak, že nevypadne. Páka je naviac odpružená. Zárez na tetivu zosilnený parohom. Na spodu pažby je tiež malá parohová výstuž, lebo som zistil, že sa ten výrez na páku má tendenciu prirodzene zatvárať (kvôli priebehu letokruhov dreva).

Ku kuši som spravil novú tlačnú drevenú páku. Snažil som sa o čo najvernejší historický tvar, tak som okopíroval jednu z MET múzea (viď tiež Deadly art). Akurát som ju spravil z dubu, pričom originál bol morený hrab, čo som si všimol neskoro... Funguje veľmi dobre. Ale keby strieľam často mám ruku ako Hellboy .

Dotazy a pripomienky vítané .

Fotky tu:
https://photos.google.com/share/AF1QipN ... ZBTU9QQTVB

a páka:
https://photos.google.com/share/AF1QipM ... psOTlSandn

velmi pekna. mne sa praveze tie prirodne farby pacia viac ta kost zo spodu je kvoli tomu aby sa spust neotvarala moc?
